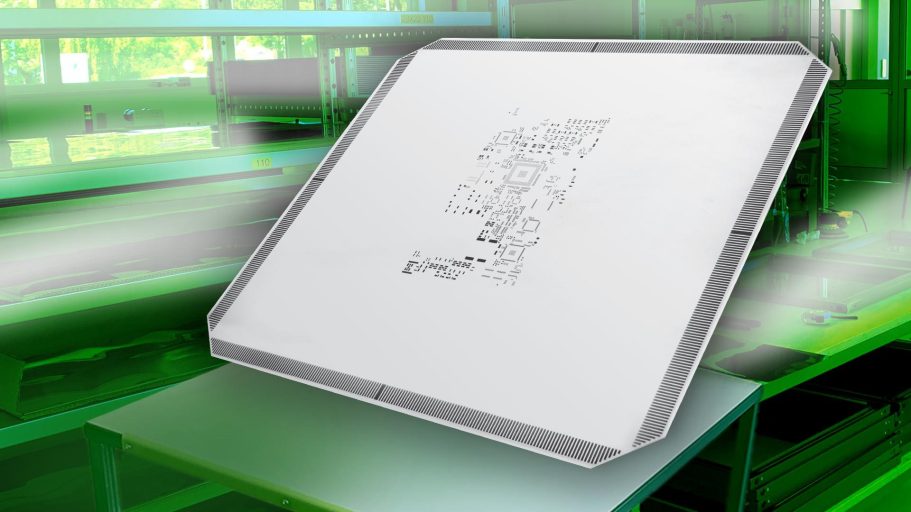

Schnellspannschablonen für die Elektronikfertigung
Wir fertigen alle Typen von Schnellspannschablonen für den professionellen SMD-Schablonendruck in der SMT-Fertigung. Unsere SMD-Schnellspannschablonen sind kompatibel mit allen gängigen Spannrahmensystemen, darunter Zelflex, Quattro Flex, DEK, Alpha und Mechatronic.
Alle Schnellspannschablonen sind selbstverständlich auch als Stufenschablonen (Step-Up- und Step-Down-Schablonen) lieferbar und gewährleisten eine optimale Pastenübertragung, hohe Prozesssicherheit und reproduzierbare Lötergebnisse – ideal für Prototypen, Kleinserien und Serienfertigung in der Elektronikindustrie.

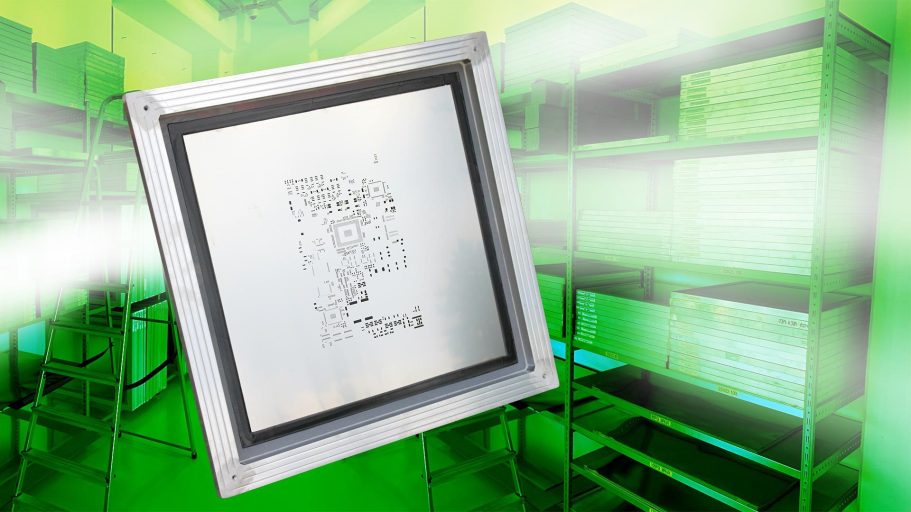

VectorGuard Schablonen für den SMT-Schablonendruck
VectorGuard Schablonen ermöglichen einen einfachen und schnellen Schablonenwechsel, ganz ohne das zeitaufwendige Ausrichten von Löchern oder Schlitzen. Das innovative VectorGuard-Spannsystem sorgt für eine präzise Positionierung und hohe Prozesssicherheit im SMD-Schablonendruck.
Der stabile Aluminiumrahmen gewährleistet eine ergonomische und einfache Handhabung und reduziert gleichzeitig die Verletzungsgefahr im täglichen Einsatz. VectorGuard SMD-Schablonen eignen sich ideal für Prototypen, Klein- und Serienfertigung in der Elektronikfertigung.

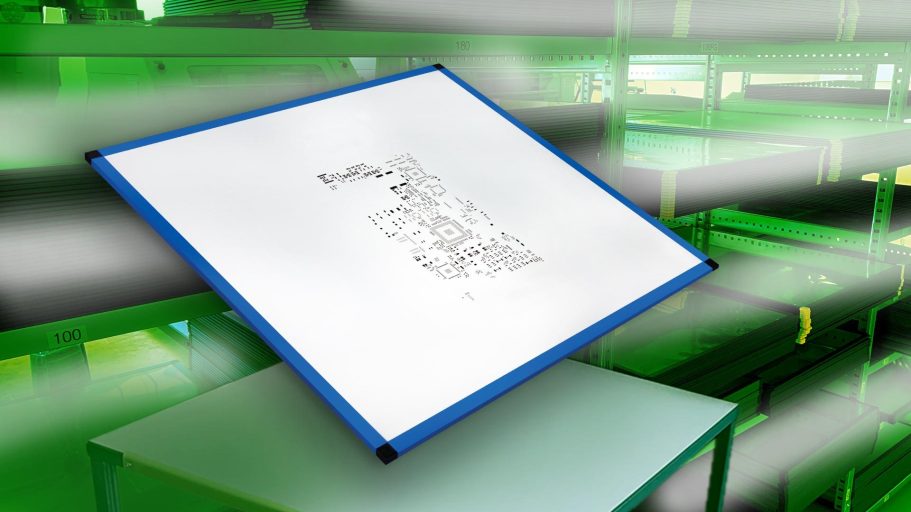

Rahmenschablonen für den SMT-Schablonendruck
Unser bis zu 1800mm großen Rahmenschablonen
werden mit hochwertigem Kunststoff- oder Edelstahldrahtgewebe im 90°-Winkel bespannt und gewährleisten dadurch eine hohe Stabilität und Maßhaltigkeit im SMD-Schablonendruck. Die SMD-Metallschablone wird dauerhaft und präzise in das Gewebe eingeklebt.
Die Laserbearbeitung im Druckbereich sorgt für exakte Aperturen und eine gleichmäßige Lotpastenübertragung. Rahmenschablonen eignen sich ideal für SMT-Fertigung, Prototypen sowie Serienproduktion in der Elektronikindustrie.
Stufenschablonen für präzisen SMD-Schablonendruck

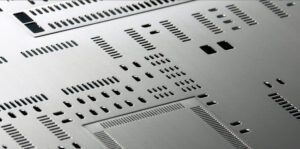

Stufenschablonen (Step-Up / Step-Down Schablonen) werden eingesetzt, wenn auf einer SMD-Schablone unterschiedliche Lotpastendicken benötigt werden. Mehrstufige Schablonen ermöglichen eine exakte und definierte Pastenhöhe für jedes Bauteil und sorgen damit für optimale Lötergebnisse auf der Leiterplatte.
Durch die gezielte Anpassung der Schablonendicke wird die Pastenmenge exakt dosiert, was Brückenbildung reduziert und die Prozesssicherheit in der SMT-Fertigung deutlich erhöht. Stufenschablonen eignen sich ideal für Prototypen, Kleinserien und Serienfertigung in der Elektronikindustrie.
Technische Daten:
Dünnste Stufe: 80 µm (über alles gemessen)
Dickste Stufe: 300 µm (über alles gemessen)

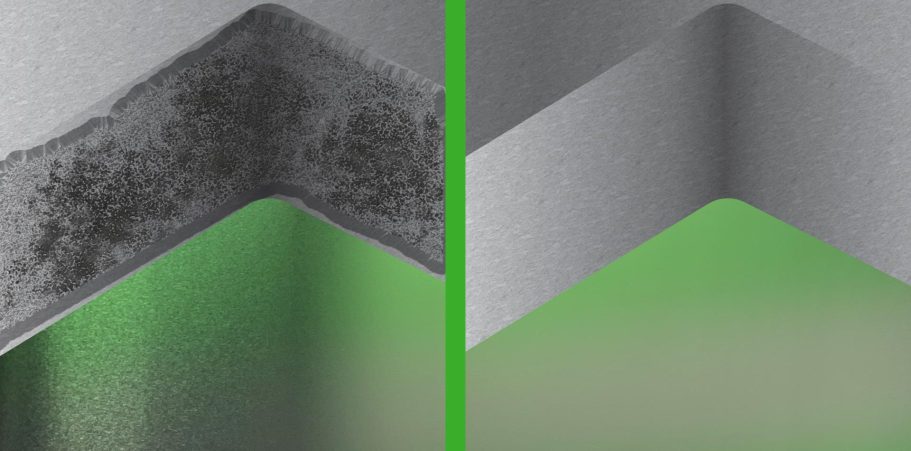

Elektropolitur für SMD-Schablonen
Die Elektropolitur ist ein bewährtes Verfahren zur Oberflächenveredelung von SMD-Schablonen. Dabei werden Schmelzrückstände aus dem Laserprozess entfernt und die Innenwandungen der Aperturen sowie Mikroungenauigkeiten der Schablonenoberfläche gezielt geglättet.
Durch die elektropolierte Oberfläche wird ein gleichmäßiger und effizienter Lotpastenauftrag ermöglicht. Gleichzeitig verbessern sich die mechanischen Eigenschaften, die Reinigungsfähigkeit und die Lebensdauer der Schablone deutlich. Die Elektropolitur trägt somit wesentlich zur Prozesssicherheit im SMT-Schablonendruck und zu reproduzierbaren Lötergebnissen in der Elektronikfertigung bei.

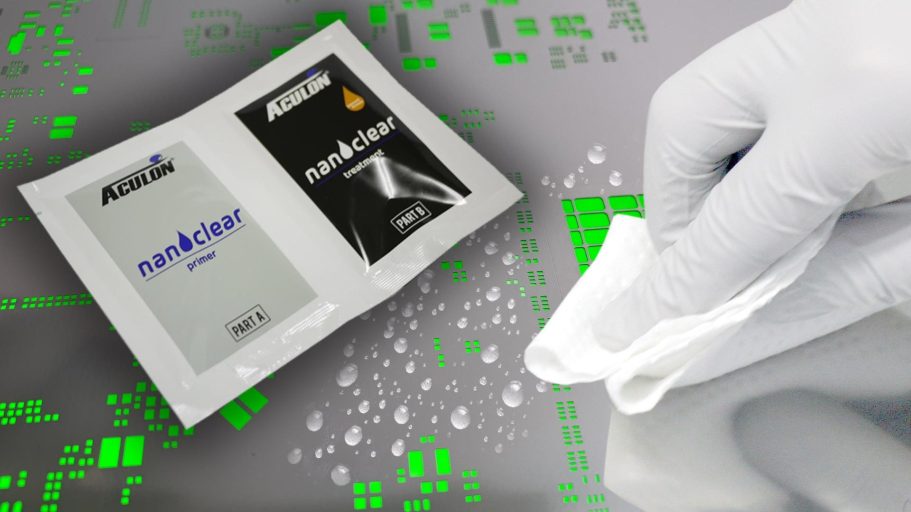

NanoClear Beschichtung für SMD-Schablonen
Die NanoClear-Beschichtung ist eine moderne Oberflächenveredelung für SMD-Schablonen, die ein präziseres und gleichmäßigeres Auftragen der Lötpaste im SMT-Schablonendruck ermöglicht. Durch die reduzierte Anhaftung der Lotpaste an den Aperturwänden wird die Pastenfreigabe deutlich verbessert.
Die NanoClear-Beschichtung steigert die Effizienz in der Elektronikfertigung, verlängert die Reinigungsintervalle und reduziert Stillstandzeiten. Dadurch werden Produktionskosten gesenkt und gleichzeitig die Prozesssicherheit sowie die Lebensdauer der Schablone erhöht.
